冷雾主机组
工业冷雾节能高压主机组系列选型表
| 节能高压主机组 | 额定流量 L/Min |
工作压力 巴(Bar) |
额定功率 |
负载冷雾喷嘴数量 | 减振 标准型 |
减振 降噪型 |
规格(mm) L×W×H |
CF-40U-C水预处理平衡水箱装置 | ||
| CF-20S | CF-15RP | A声级/dB(A) | A声级/dB(A) | A声级/dB(A) | 高(mm) | |||||
| 民用（别墅精致）型：供电220V，供水管径DN20 | ||||||||||
| CF-13-750 | 1.3 | ＞90 | 750W | 15 | 12 | - | - | - | - | - |
| CF-27-750 | 2.7 | ＞90 | 750W | 30 | 28 | - | - | - | - | - |
| CF-41-1100 | 4.1 | ＞90 | 1100W | 50 | 40 | - | - | - | - | - |
| 工业级：供电220/380V，供水管径DN32～40 | ||||||||||
| CF-13-0.37 | 1.3 | ＞90 | 0.37Kw | 15 | 12 | - | - | - | - | - |
| CF-27-0.75 | 2.7 | ＞90 | 0.75Kw | 30 | 28 | - | - | - | - | - |
| CF-41-1.1 | 4.1 | ＞90 | 1.1Kw | 50 | 40 | 68 | 50 | 660×480×700 | - | 1360 |
| CF-57-1.1 | 5.7 | ＞90 | 1.1Kw | 70 | 60 | 68 | 50 | - | ||
| CF-85-1.5 | 8.5 | ＞90 | 1.5Kw | 100 | 90 | 68 | 50 | - | ||
| CF-150-3.0 | 15.0 | ＞100 | 3.0Kw | 180 | 160 | 73 | 54 | - | ||
| CF-240-5.5 | 24.0 | ＞100 | 5.5Kw | 280 | 260 | 79 | 70 | 840×530×880 | - | 1700 |
| CF-380-7.5 | 38.0 | ＞100 | 7.5Kw | 450 | 400 | 86 | 76 | 1050×570×940 | - | 1700 |
注释：
1、冷雾系统造雾工作压力：采用铜体&不锈钢喷孔CF-15S/20S系列冷雾喷嘴时，建议工作压力70～80bar。超过80bar将加快喷嘴的磨损而导致造雾质量下降。采用红宝石CF-15R…系列冷雾喷嘴时的工作压力为60～140bar；红宝石喷嘴永不磨损。
2、冷雾节能高压主机组喷嘴配套数量根据70bar压力时计算。压力大于70bar时，喷嘴配套数量将减少。
3、量化输出的节能高压主机组可根据客户要求设置除臭添香剂自吸装置，把芳香剂加入储药罐除异味，加入药物可以消毒杀虫……
4、根据使用环境定制可移动补充水箱主机组，采用江河湖泊水源进行预处理后作为主机供水水源;
5、噪声测量为均匀分布在节能高压主机组四周的四个测点，离地1.2m高，距离高压主机组1m远。系统在正常工作情况下（工作压力为10MPa），用声级计分别测周边4个测点的声压级后的平均值。声级计型号是BK 2250；
6、以上节能高压主机组选型参数仅供参考，如有修改，恕不另行通知。可根据客户技术要求特别设计制造；如设计参数超出以上范围，请咨询代理商（供应商）。
※工业高压主机组（低噪音，低能耗）：
◆减振标准型（专利保护）
CF-41-1.1～CF-150-3.0冷雾系统节能高压主机组（专利保护）
科学合理地把水造雾机电设备的多个标准单元配置：高压泵机组系统、水预处理系统、控制系统、循环散热系统等综合为一体；同时结合减振技术优化设计制作为一体化减振标准型冷雾系统节能高压主机组！
■机柜结构：采用坚固的骨架和嵌板安装原理制作；极大地方便了维修、保养、更换零部件；循环散热系统保证设备在最佳通风环境下运行。
■供水系统：进水过滤器保护水控电磁阀及水预处理系统，供水压力显示、压力区间感应检测，水控电磁阀停机后关闭水源防止供水压力滴水。
■三级水预处理系统: 专业设计采用SUS304不锈钢制作三级串联过滤水箱并采用底盘悬挂式装配，便于安装保养（冬季打开盖板排空存水）；自动排气功能消除气穴现象实现供水平稳；三级过滤吸附除异味精滤功能达到洁净水质要求，扣板设计方便随时清洗更换滤芯。
■高压泵机组系统：采用世界著名ABB-M2QA系列铸铁全封闭自扇冷式三相异步电动机直接驱动意大利原装进口陶瓷柱塞高压泵，无需皮带和齿轮，结构紧凑，运行噪音低，振动小，效率高，三组陶瓷柱塞棒配合六套单向阀结合科学的水流结构设计可24小时连续运行；高压出水口配置原厂调压阀，具有恒定水压输出、水流过量返回和压力保护等多项功能，确保在任何情况下，系统均可以安全高效地工作。
■避振监测控制系统：抽屉滑轨式控制箱设计制作，断水监测、过载保护、避振联动控制技术设计制作有效保护机组在最佳状态下运行。
■减振机构：专业进行减振机架组合设计制作；精密制作泵与电机的联接法兰，保证了同心度；弹性联轴器连接良好地控制降低了振动；精密配件、精心制作装配实现有效减振保护设备平稳运行同时延长主机使用周期。

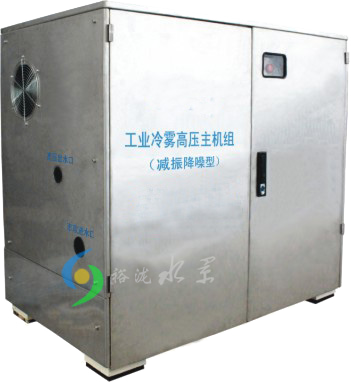

◆减振降噪型（专利保护）
CF-240-5.5～CF-360-7.5冷雾系统节能高压主机组（专利保护）
在减振标准型基础上，进一步对设备进行减振技术结合降噪技术的设计制作装配，达到理想的减振降噪效果，进一步降低环境噪音！
■专业降噪机柜结构系统：在减振标准型基础上结合降噪技术进行结构空间密闭处理：骨架和嵌板采用高新降噪材料。
■密闭消声降噪循环通风散热系统：
①、采用高新降噪材料制作密闭消声隔板等密闭空间环境;
②、特别设计采用高新材料制作的进气消声，排气消声通道配以低噪音滚珠轴承风扇；科学合理的降噪循环散热系统能保证设备在最佳通风环境运行；
③、专业的减振密闭降噪技术设计、制作、装配、生产、测试；保证了产品质量！
◆平衡水箱综合型（专利保护）
在减振、降噪基础上，进一步对设备进行稳定的综合技术设计制作装配，达到理想的稳定用水预处理效果，进一步提高了设备运行稳定性！
有效保证设备平稳运行，杜绝因供水水压不稳不足导致设备频繁停机及剧烈抖动振动而产生的系列故障，导致管道的振动磨擦等；
该设备针对使用环境特点和冷雾用水达到饮用水要求，设备实现了模块化、一体化等技术设计，操作简便、维护简单，可靠性高，使用寿命长、能耗低。
